Cara Merancang Dan Memproduksi Lampu Tahan Ledakan Tipe Tahan Api Yang Baik
Lampu tahan ledakan jenis tahan api terutama terdapat pada struktur produk, dengan permukaan sambungan tahan ledakan tertentu atau benang tahan ledakan, melalui cangkang tahan ledakan integral, untuk menahan tekanan ledakan dari campuran bahan peledak yang mungkin dihasilkan. di dalam lampu, Dan mencegah ledakan pada campuran bahan peledak di sekitarnya untuk mencapai tujuan tahan ledakan.

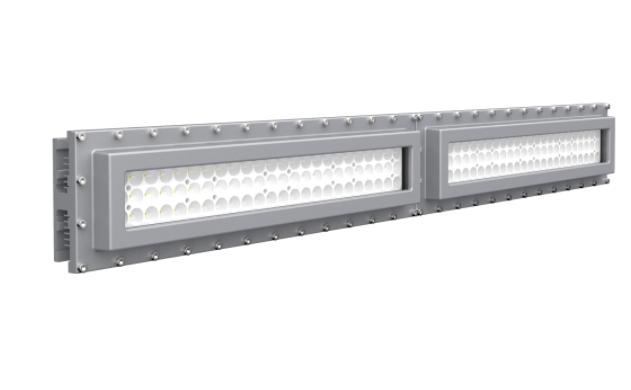

Lampu LED Tahan Ledakan Tipe Tahan Api Seri CES-EX-LN
“Kaca tempered setebal 10 mm + housing aluminium ADC12 dan 6063 untuk lampu linier led tahan ledakan CES-EX-LN tahan guncangan, anti getaran, tahan benturan 7J, dan dilengkapi dengan elemen lampu mikro untuk mengurangi kontak visual langsung dengan sumber cahaya, mencegah silau, dan mengganti perlengkapan lampu Fluoresen yang lama dan rentan rusak.”
Bagian. 1 Prinsip lampu tahan api tahan ledakan
Lampu tahan ledakan tahan api, yang dapat digunakan dengan catu daya tidak melebihi 1000V termasuk lampu pijar, lampu halogen tungsten, lampu neon (termasuk lampu neon kompak), lampu merkuri bertekanan tinggi, lampu natrium bertekanan tinggi, self-ballasted tinggi -lampu merkuri bertekanan dan lampu halida logam, dll. Karakteristik strukturalnya adalah pertama-tama harus memiliki perangkat yang dapat memenuhi persyaratan IEC 60079-1 “dilindungi oleh selungkup tahan api “d”. Selungkup tahan api integral ini, termasuk bagian badan lampu dan Dilengkapi dengan ini, ada dua bagian bagian transparan seperti kap lampu padat. Menurut bentuk sumber cahaya dan sebaran iluminannya, lampu tahan api umum secara umum dapat diklasifikasikan menjadi lampu vertikal yang dilengkapi dengan sumber cahaya pelepasan gas seperti lampu pijar dan lampu bertekanan tinggi. lampu merkuri, dan lampu horizontal yang dilengkapi dengan lampu neon lurus. Ada dua tipe dasar lampu. Komponen umum lampu adalah badan lampu, bagian transparan, bagian penyegel, soket lampu, reflektor bagian dalam, dan payung lampu bagian luar terutama bergantung pada struktur badan lampu yang masuk akal dan permukaan sambungan tahan api yang serasi, bagian transparan yang tahan uji benturan dan uji kejut termal, dan segel karet dengan kemampuan anti penuaan yang kuat. Badan lampu dipasang dengan bagian transparan, kemudian dilengkapi dengan dudukan lampu dengan performa kelistrikan yang andal. Melalui reflektor bagian dalam dan payung lampu bagian luar yang dirancang secara wajar, fluks cahaya dari sumber cahaya di dalam lampu dapat disinari ke bagian luar lampu melalui bagian transparan secara maksimal, dan menimbulkan bahaya ledakan. Efek pencahayaan ideal untuk suatu tempat. Bagaimana menggabungkan komponen-komponen ini secara organik dan membuat tata letak yang masuk akal adalah kunci dari desain dan pengembangan lampu tahan api dan tahan ledakan saat ini dan di masa depan.
Bagian.2 Persyaratan dasar untuk penutup lampu tahan api
Untuk lampu tahan api, penutup tahan api adalah komponen kunci dari peralatan listrik tahan ledakan jenis ini, sehingga penutup tahan api harus memenuhi persyaratan umum dan persyaratan khusus untuk kinerja tahan api.
Ketentuan Umum
Lampu tahan ledakan merupakan lampu khusus dan harus memenuhi persyaratan umum lampu biasa.
Bentuk cangkang lampu berusaha menjadi indah, kompak dan dapat diandalkan, ringan dan bagus dalam pengerjaan.
Volume yang cukup diperlukan untuk menempatkan komponen listrik seperti soket lampu, bohlam, reflektor, tiang pengikat, dan aksesori penerangan. Pada saat yang sama, rasionalitas tata letak harus dipertimbangkan untuk memfasilitasi pemasangan, penggantian sumber cahaya, serta penggunaan dan pemeliharaan lainnya.
Harus ada bagian transparan dengan luas permukaan tertentu, sehingga fluks cahaya dari sumber cahaya di dalam lampu dapat diproyeksikan secara efektif melalui bagian reflektif.
Untuk mempertimbangkan secara komprehensif langkah-langkah seperti pembuangan panas, tahan debu, tahan air dan anti korosi, dan memberikan jaminan yang cukup pada struktur.
Pada posisi yang sesuai, pembumian internal dan eksternal harus diatur secara wajar, dan harus terdapat tanda pembumian permanen yang sesuai.
Persyaratan khusus
Standar nasional tahan ledakan untuk selungkup tahan api mensyaratkan bahwa selungkup tersebut dapat menahan tekanan ledakan dari campuran gas yang dapat meledak di dalam dan mencegah api ledakan internal menyebar ke campuran yang dapat meledak di sekitar selungkup; untuk memenuhi kinerja ini, persyaratan khusus berikut harus dipertimbangkan secara khusus:
Kinerja anti-ledakan. Cangkang lampu harus mempunyai kekuatan dan kekakuan yang cukup untuk menahan tekanan ledakan yang mungkin ditimbulkan oleh rongga bagian dalam lampu. Oleh karena itu, bahan dan ketebalan dinding yang sesuai harus dipilih untuk membentuk distribusi geometri tiga dimensi yang sempurna. Struktur rongga ini harus indah dan luas. Tegangan tidak rata yang disebabkan oleh perubahan bentuk yang berlebihan harus dihindari sebisa mungkin untuk memastikan bahwa uji kekuatan dinamis yang ditentukan dalam IEC 60079-1 pada akhirnya dapat dilewati.
Fungsi tahan api. Saat merancang penutup lampu tahan api, perlu untuk memilih parameter struktural permukaan sambungan tahan api yang sesuai, cara pemasangan perangkat, dan struktur penyegelan.
bagian transparan dan bagian badan lampu, serta kekasaran permukaan sambungan tahan api sesuai dengan ketentuan IEC 60079-1. Untuk secara efektif mencegah api ledakan internal menyebar ke campuran bahan peledak di sekitar wadah, bahan tersebut akhirnya lulus uji kinerja tahan api yang ditentukan dalam IEC 60079-1.
Cangkang lampu tahan api sebagian besar terdiri dari 2 atau lebih rongga yang terhubung, yang rentan terhadap tekanan yang tumpang tindih. Secara umum, hal ini akan menyebabkan tekanan ledakan meningkat secara tidak normal dan tajam serta melebihi tekanan maksimum yang diharapkan. Untuk tujuan ini, luas lubang komunikasi harus diperbesar semaksimal mungkin, sehingga bentuk selubung bagian dalam dapat menghilangkan fenomena tumpang tindih tekanan. Jika fenomena tumpang tindih tekanan tidak dapat dihilangkan dalam praktiknya, tindakan tahan ledakan harus diambil antar ruang untuk menghilangkan tumpang tindih tekanan.
Untuk lampu tahan api IIC, IEC 60079-1 secara tegas menetapkan bahwa permukaan sambungan tahan api bidang yang celah tahan apinya cenderung meningkat selama ledakan tidak boleh digunakan. Struktur ulir digunakan agar rongga lampu dapat terbuka dengan lancar saat lampu diganti atau diperbaiki.
Bagian.3 Desain, pembuatan dan pemasangan bagian transparan dari lampu tahan api
Sebagai lampu tahan ledakan tipe tahan api, harus ada bagian transmisi cahaya tertentu. Saat ini, negara kita pada dasarnya terbuat dari bahan kaca dan dipasang secara permanen pada rongga lampu tahan ledakan. Oleh karena itu, bagian kaca transparan dari lampu tahan api ini tidak hanya harus memenuhi persyaratan uji benturan dan uji kejut termal bagian transparan dalam persyaratan umum IEC 60079-0, namun yang lebih penting, harus tahan terhadap persyaratan yang ditentukan dalam IEC 60079-1 . Uji Kekuatan Dinamis. Hal ini mensyaratkan bahwa bagian kaca transparan tersebut harus memiliki kekuatan yang cukup, yaitu harus memiliki ketebalan yang cukup dan distribusi geometri tertentu, serta menjalani proses seperti tempering. Saat mendesain bagian kaca transparan, kita harus memperhatikan pemilihan ketebalan kaca yang wajar dan penentuan bentuknya. Semuanya didasarkan pada menghindari tekanan yang tidak merata pada produk jadi dari bagian transparan, dan pada saat yang sama, perlu untuk memastikan bahwa tidak ada perubahan ketebalan yang tiba-tiba. Keunggulan utama kaca adalah dapat mempertahankan sifat fisik dan transmisi cahayanya pada suhu tinggi, radiasi ultraviolet dan kondisi lembab jangka panjang, permukaannya tahan terhadap goresan partikel keras, dan dibiarkan direndam dalam air atau organik. pelarut tanpa menyebabkan stres. retak atau korosi. Kerugian utama dari kaca adalah kerapuhannya dan kekuatan tariknya yang rendah. Untuk menutupi kekurangan ini, ketika merancang struktur perakitan bagian kaca transparan dan badan lampu, biasanya dipasang paking di antara bagian kaca transparan dan bagian logam rumah lampu untuk mencegah kontak langsung dengan bagian logam. dari housing dan merusak bagian kaca transparan. Untuk mencegah benturan benda asing padat yang merusak bagian kaca transparan, cara yang umum digunakan adalah dengan menambahkan kisi-kisi untuk melindunginya. Jika tidak ada kisi kisi yang dipasang, bagian kaca transparan harus lulus uji benturan energi tinggi yang ditentukan dalam IEC 60079-0.
Umumnya, jika bagian transparan dari lampu tahan api mengadopsi struktur tertutup, ketebalan paking tidak boleh kurang dari 2,0 mm, dan lebar bagian paking yang tertanam antara cangkang logam dan bagian kaca transparan tidak boleh kurang. dari 10.0mm. Pada saat yang sama, bagian kaca transparan umumnya harus dipasang di rongga bagian dalam, karena ketika ada tekanan di dalam, paking elastis cenderung terkompresi, yang akan memperkuat kinerja penyegelan. Bahan paking elastis umumnya terbuat dari karet nitril; bila daya lampu besar, dapat digunakan lembaran karet asbes atau karet silikon, karet fluor, dan bahan lain yang dapat padam sendiri jika terjadi api. Perlu juga dicatat bahwa saat memasang bagian kaca transparan, tindakan harus diambil untuk memastikan bahwa keliling kap lampu, tabung kaca, dan pelat transparan harus dikompresi secara struktural, dan gaya harus seragam untuk menghindari terjadinya tekanan mekanis yang berbahaya di dalam. bagian transparan. Untuk bagian kaca transparan dari lampu tahan ledakan, dapat juga disegel dan diperbaiki dengan menyegel lem langsung dengan badan lampu cangkang. Struktur ini memiliki persyaratan yang lebih tinggi pada bahan penyegel, dan karet silikon cocok. Pemasangan bagian transparan luminer dan bagian rumahan harus dipastikan dalam strukturnya sehingga ketika sumber cahaya diganti, bagian transparan dan bagian penutup tidak boleh terlepas dari bagian rumahan.
Bagian.4 Pemilihan metode pengenalan lampu tahan ledakan
Metode pengenalan lampu tahan api diatur dengan jelas dalam IEC 60079-1, yaitu metode pengenalan tidak langsung diperlukan untuk lampu, namun metode pengenalan langsung dapat diadopsi untuk lampu neon Kelas I dengan soket lampu tahan api dan lampu neon start dingin. Peraturan metode pengenalan ini terutama disebabkan oleh kenyataan bahwa tidak mungkin untuk sepenuhnya menghindari timbulnya percikan api, busur atau suhu berbahaya di dalam lampu tahan ledakan selama pengoperasian normal. Metode pengenalan tidak langsung adalah dengan menyambungkan lampu secara elektrik dengan kabel atau kabel melalui kotak sambungan atau steker, dan lampu dibagi menjadi dua rongga independen dalam strukturnya, rongga utama lampu dan rongga kabel, yaitu dua- rongga tahan ledakan ruang. Strukturnya, sehingga keandalan keamanan tahan ledakan terjamin sepenuhnya.
Bagian.5 Pemeliharaan lampu tahan ledakan
Pada prinsipnya lampu tahan ledakan diperbolehkan untuk diperbaiki, dan persyaratan khusus adalah:
Persyaratan Perbaikan Lampu
Bagian lampu dan lampion yang dapat dilepas boleh diganti dengan aksesori. Asesorisnya harus sama dengan aslinya dan harus memenuhi relevansinya
