Solusi Penerangan Tambang Batubara

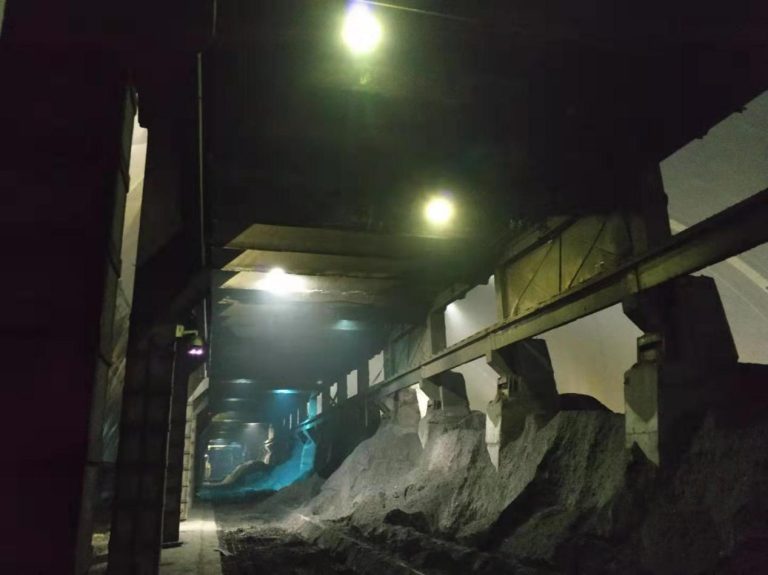

Tambang batubara merupakan tempat penerangan khusus, tanpa penerangan alami, dan pekerjaan bawah tanah relatif bergantung pada penerangan. Penerangan tambang batu bara tradisional (pijar, neon, natrium bertekanan tinggi, dll.) memiliki penetrasi cahaya yang buruk, umur cahaya yang pendek, dan perawatan yang sering. tidak memadai.
Sumber cahaya LED adalah sumber cahaya dingin, yang memiliki keunggulan efisiensi cahaya tinggi, umur panjang, hemat energi, dan perlindungan lingkungan. Dalam beberapa tahun terakhir, dikombinasikan dengan lingkungan pencahayaan tambang batubara dan persyaratan penggunaan, lampu pertambangan LED yang dikembangkan dan dikembangkan dapat menahan dan menahan guncangan dalam pencahayaan bawah tanah. , Anti-getaran, penetrasi cahaya yang kuat, lebih sedikit panas, hemat daya, umur panjang, lebih sedikit perawatan, secara bertahap menjadi produk utama penerangan tambang batubara generasi baru.
- Penerapan LED pada penerangan tambang batubara
Penerangan tambang batu bara umumnya dibagi menjadi penerangan tanah tambang dan penerangan bawah tanah, sedangkan penerangan bawah tanah dapat dibagi menjadi penerangan bergerak portabel, penerangan jalan raya, penerangan ruang, penerangan udara, penerangan muka pertambangan, dll. Karena perbedaan lingkungan bawah tanah dan persyaratan penggunaan, Penambangan LED Menurut serangkaian standar “Lingkungan Peledak GB3836-2010”, lampu dapat dibagi menjadi jenis penutup tahan api, jenis keselamatan intrinsik, penutup tahan api dan jenis keselamatan intrinsik, dll., sesuai dengan “Peraturan Keselamatan Tambang Batubara”, ” Standar Lengkap Peralatan Mekanikal dan Elektrikal Tambang Batubara”, “Standar Kelistrikan Tahan Ledakan Nasional, dll., juga dapat dibagi menjadi beberapa jenis umum berikut:- Lampu penambang
Lampu penambang adalah penerangan seluler portabel dalam penerangan bawah tanah. Dibandingkan dengan lampu penambang tradisional, lampu penambang LED memiliki ciri-ciri: desain yang tersegel secara keseluruhan dan tahan ledakan; manik-manik lampu LED berdaya tinggi memiliki suhu maksimum hanya 60℃, baterai lithium manganat berkapasitas besar, dengan Perlindungan overcharge dan overdischarge; sirkuit keselamatan intrinsik dengan desain perlindungan sirkuit pendek elektronik. Spesifikasi umumnya adalah: lampu penambang LED (4Ah, 5Ah), lampu penambang alarm metana LED (4Ah, 5Ah, 6Ah), dll.
- Lampu penambang
- Lampu jalan

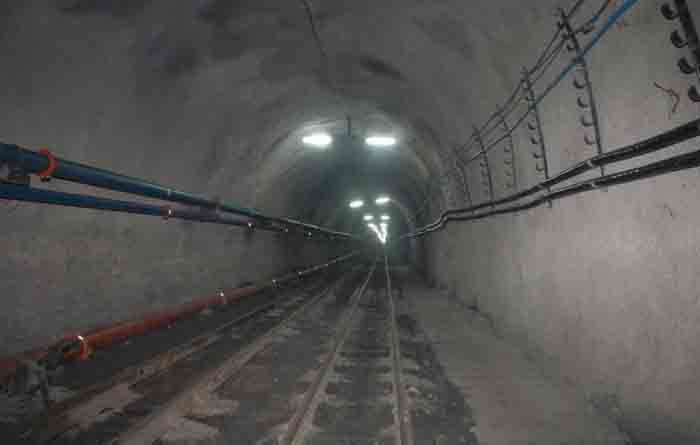

Lampu jalan raya paling banyak digunakan dan dipelihara dalam penerangan bawah tanah. Dibandingkan dengan lampu jalan raya tradisional (lampu neon tabung lurus dan lampu natrium tekanan tinggi), lampu jalan raya LED memiliki kinerja penyegelan yang baik, ketahanan panas yang baik, ketahanan benturan, dan berbagai perlindungan sirkuit. Efek tegangannya kecil, sumber cahayanya stabil, pencahayaan rata-ratanya besar, penetrasi cahayanya kuat, umurnya panjang, bebas perawatan, jumlah penggantian lampu berkurang, dan karakteristiknya adalah penghematan energi dan perlindungan lingkungan. . Spesifikasi umum adalah (dalam W): tipe tahan api (10, 12, 15, 18, 26, 30, 36, 40, 50, 55, 60, 70, 90, 100, 110, 120, 200, 24W), Aman secara intrinsik tipe (5, 8, 12, 13, 16, 21), tipe tahan api dan aman secara intrinsik (12, 15, 18, 20, 24, 30, 36, 40, 48, 60, 80, 90, 108) Tunggu. - Lampu sinyal
Lampu sinyal cocok untuk instruksi keselamatan jalan bawah tanah. Dibandingkan dengan lampu sinyal tradisional (lampu natrium tekanan tinggi), lampu sinyal LED memiliki karakteristik efisiensi cahaya tinggi, indeks rendering warna tinggi, umur panjang, lebih sedikit perawatan, hemat energi dan perlindungan lingkungan. 15W, 60W, 18W), tipe tahan api dan aman secara intrinsik (5W). - Lampu lokomotif
Dengan penerapan teknologi penambangan yang sepenuhnya mekanis pada tambang batubara modern, penerapan lampu lokomotif LED pada lokomotif listrik, kendaraan tahan ledakan, roadheader, truk loader, dan sekop batubara juga semakin meningkat. Dibandingkan dengan lampu pijar tradisional, lampu lokomotif LED memiliki karakteristik sebagai berikut: Sumber cahaya LED memiliki ketahanan guncangan yang kuat, efisiensi cahaya yang tinggi, keamanan dan keandalan, hemat energi, dan masa pakai yang lama. Spesifikasi umum adalah: tipe tahan api (9W, 12W, 15W, 18W, 20W) , 24W), tipe aman secara intrinsik (24W), dll.
- Lampu braket
Dibandingkan dengan lampu stent tradisional (lampu natrium tekanan tinggi tabung ganda), lampu stent LED cocok untuk permukaan penambangan bawah tanah yang sepenuhnya mekanis. Karakteristiknya adalah: sirkuit yang secara intrinsik aman, dengan perlindungan arus berlebih dan tegangan berlebih, perlindungan hubung singkat, sumber cahaya LED kecerahan tinggi, dan masa pakai pencahayaan. Panjang; kinerja penyegelan yang baik, uap air, ketahanan korosi, ketahanan benturan yang kuat, getaran yang kuat, tahan ledakan; bebas perawatan, pemasangan dan proses debug yang mudah, hemat energi dan perlindungan lingkungan, spesifikasi umumnya adalah: penutup tahan api dan keamanan intrinsik (20W, 24W.48W, 36W), jenis penutup tahan api (16W.18W), dll.
2. Desain lampu pertambangan LED
Saat ini, terdapat banyak unit yang terlibat dalam pengembangan dan desain lampu pertambangan LED, dan perwakilannya adalah: Shenyang Guangjiao Complete Electric Co., Ltd., Huarong Technology Co., Ltd., Shenzhen Cesp Co.,Ltd, dan Jiaozuo Jingan Electromechanical Equipment Manufacturing Co., Ltd., Institut Penelitian Sains dan Teknologi Batubara Co., Ltd., Grup Sains dan Industri Batubara Cina Institut Penelitian Chongqing Co., Ltd., Hengshui Puguang Lighting Technology Development Co., Ltd., Zhejiang Xusheng Lighting Co., Ltd., Linfen Huace Xinguangyu Power Co., Ltd., Yueqing Sanle Lighting Co., Ltd., Nanjing Jingruida Lighting Manufacturing Co., Ltd., dll.
Lampu penambangan LED memerlukan sertifikat MA sebelum dapat digunakan dalam penerangan bawah tanah. Standar desain terutama didasarkan pada seri “3836-2010 Explosive Gas”. Prosedur untuk mengajukan tanda MA biasanya: pusat standar keselamatan (pengarsipan online, tinjauan gambar), stasiun tahan ledakan (pemeriksaan sampel), dan perusahaan produksi (peninjauan di tempat).
Stasiun tahan ledakan untuk pengujian dan inspeksi lampu pertambangan LED terutama mencakup: Pusat Inspeksi dan Inspeksi Peralatan Pertambangan Fushun Produksi Keselamatan Nasional, Pusat Inspeksi dan Inspeksi Peralatan Pertambangan Shanghai, Pusat Inspeksi dan Inspeksi Peralatan Pertambangan Chongqing, Inspeksi dan Inspeksi Listrik Tahan Ledakan Nanyang Pusat, Pusat Inspeksi Inspeksi Listrik Tahan Ledakan Jiamusi, Pusat Inspeksi dan Inspeksi Listrik Tahan Ledakan Shenyang.
Dalam proses pengembangan dan desain, konten yang lebih diperhatikan meliputi: pemilihan bahan tahan ledakan (housing, bagian transparan, cincin penyegel, komponen sumber cahaya LED), desain struktur tahan ledakan seluruh lampu (lihat standar nasional, standar industri), dan sirkuit penggerak (jenis aman intrinsik) dan berbagai desain perlindungan sirkuit, fluks cahaya LED dan pembuangan panas (mengurangi dampak pada efisiensi dan masa pakai lampu LED), distribusi cahaya yang dioptimalkan (sekunder distribusi cahaya, mencapai penerangan seragam, mengurangi stroboskopik dan pembusukan cahaya), dll.
Lampu penambangan LED yang memenuhi syarat perlu melakukan pengujian berikut (ambil contoh lampu jalan raya LED tahan api 24W).
① Inspeksi prototipe, dengan seri “GB3836-2010 Explosive Gas” sebagai gambar inspeksi standar.
② Uji tekanan cangkang (metode tekanan statis), sampel dikenai uji tekanan statis cangkang 1000KPa satu kali. Misalnya, waktu tekanan minimal 10S, dan tidak boleh berubah bentuk, rusak, atau bocor.
③ Uji ketahanan benturan cangkang, suhu ruangan 20±5℃, arah tumbukan harus tegak lurus dengan permukaan yang diuji, dan tidak boleh pecah setelah terkena beban seberat 1Kg dengan ketinggian jatuh 2,0m.
④ Uji fusi termal, bila bagian transparan atau kaca berada pada suhu kerja tertinggi, tidak boleh pecah saat disemprot dengan air berdiameter 1m pada suhu 10±5℃.
⑤ Uji pasif tegangan, ketika tegangan catu daya berfluktuasi dalam kisaran 75%-110% dari tegangan pengenal, lampu harus dapat menyala.
⑥ Tes iluminasi, 3m, ≥ 10lx.
⑦ Pengukuran suhu permukaan, ≤150℃,
⑧ Uji kekuatan dielektrik, tegangan 2.OKV, tidak boleh ada kerusakan atau kedipan setelah 1 menit.
⑨ Uji resistansi insulasi, ≥20,0MΩ.
Selain itu, ada beberapa uji non-detonasi yang dinyalakan secara internal, uji penjepitan dan penyegelan perangkat pengenalan, uji ketahanan benturan bagian transparan, tahan panas, uji tahan dingin, inspeksi visual, tahan kelembaban dan panas, uji getaran, uji benturan dan pengujian lainnya.
Prinsip pemilihan perlengkapan pencahayaan bawah tanah saat ini adalah: efisiensi cahaya tinggi, CRI tinggi, umur panjang, tahan ledakan, kinerja biaya tinggi, dan perawatan rendah. Lampu pertambangan LED memenuhi prinsip-prinsip ini dan memenuhi kebutuhan rekonstruksi tambang lama dan konstruksi tambang baru. Dengan promosi penghematan energi nasional dan pengurangan emisi, kebijakan pencahayaan ramah lingkungan, serta peningkatan dan optimalisasi lampu pertambangan LED dalam pemilihan material, desain tahan ledakan, sumber cahaya LED, dan desain penggerak daya, lampu pertambangan LED berkinerja tinggi akan memberikan penerangan yang kuat untuk tambang batu bara. Terjamin.
CESP adalah perusahaan teknologi tinggi tingkat negara dan perusahaan manajemen energi kontrak yang telah diajukan oleh tiga kementerian dan komisi. CESP berusaha keras untuk menghasilkan produk paten berkualitas tinggi di bidang militer & industri, adalah pemasok OEM & ODM Teratas untuk solusi pencahayaan tahan ledakan di Tiongkok dan Perusahaan pertama di Tiongkok yang mendapatkan sertifikasi untuk perlengkapan pencahayaan yang dipimpin lokasi berbahaya oleh UL & CUL. Pada bulan Desember 2020, CSA Group menerbitkan sertifikat tahan ledakan standar UL844 dan CSA 137 (Divisi 1) untuk seri CES-SC, yang berarti CESP kembali membuat kemajuan besar di bidang pencahayaan tahan ledakan.
Lampu tangan LED tahan ledakan seri SC menggunakan pegangan karet tingkat VO berkekuatan tinggi dan bahan paduan aluminium ADC12, dengan kawat baja karbon rendah, yang secara efektif dapat mengurangi berat badan lampu dan meningkatkan daya tahan. Kaca luar mengadopsi kaca temper berkekuatan tinggi, yang telah lulus tekanan internal, tekanan hidrolik dan pengujian lainnya, dan ketahanan korosinya mencapai WF2, kelas IP IP67, dan dapat menahan tekanan 7 J. Manik-manik lampu yang terbuat dari chip bersertifikasi LM80 berkualitas tinggi memiliki efisiensi cahaya hingga 130 LM\W. Misalnya, lampu kerja LED tahan ledakan 30W dapat menghasilkan sudut cahaya 3900 LM, 180°, atau 360° untuk memenuhi pencahayaan menyeluruh. Secara umum, lampu tangan tahan ledakan LED memiliki tampilan yang cantik dan sederhana, serta nyaman dioperasikan, dapat digenggam, diletakkan di atas meja, tertarik secara magnetis, dan digantung untuk penerangan. Karena lampu tangan tahan ledakan sangat ringan dan kecil, lampu ini dapat memberikan penerangan portabel untuk lokasi berbahaya dan proyek sementara. Sangat cocok untuk pekerjaan jarak dekat dan aktivitas inspeksi di area berbahaya yang memerlukan perlindungan terhadap ledakan, seperti perputaran pabrik yang cepat, proyek MRO, ladang minyak, lokasi kelautan dan pembersihan tangki, dll.
Jika Anda ingin mengetahui lebih detail tentang lampu ini, Anda dapat mengklik di sini untuk melihatnya. Berikut ini adalah beberapa parameter sederhana dari lampu tangan LED Ex-proof.
| CES-SC | CES-EX-SC | |
|---|---|---|
| Tegangan masukan | 120Vac | AC100V-277V/DC110V/DC12V-24V |
| Kekuatan | 30W/20W/10W | |
| Chip LED | 72Pcs 3030 | |
| Sudut balok | 360°/180° | |
| dimensi | Φ101.5 x 517mm | Φ101.5 x 516.5 mm |
| Efisiensi cahaya | >130 lm/W | |
| CRI | 70 | |
| CCT | 3000K-6500K | |
| Struktur jaring pelindung | Kait atas jaring penuh/setengah jaring | Kait atas jaring penuh / kait samping jaring penuh / kait samping jaring penuh |
| Bahan bodi lampu | ADC12 | |
| Bahan jaring pelindung | Elektroplating kawat baja karbon rendah | |
| Gagang | Pegangan plastik kelas V0 | Cangkang ADC12, outsourcing pegangan karet kelas V0 |
| Terminal | Terminal crimping tipe dorong | Terminal kompresi baut |
| Granto | / | M20X1.5（ATEX） |
| Kabel | STW , UL, 3x18AWG | Three-core rubber cable, IEC（CE） |
| Potongan transparan | Kaca tempered (ketebalan 10mm) | |
| Metode pemasangan papan nama | Baja tahan karat (paku keling) | |
| Daerah yang diterapkan | C1D1/C2D1/C1D2/C2D2/C3 | Zone1/21/2/22 |
