Ex Lighting Untuk Boiler Gas
Tahukah Anda apa pemberitahuan dalam pencahayaan tahan ledakan ketel gas dan desain peralatan tahan ledakan lainnya?
Dengan meningkatnya upaya pengendalian pencemaran lingkungan nasional dan penyesuaian struktur energi, proporsi rumah boiler gas dalam pembangunan rumah boiler semakin meningkat.
Dengan meningkatnya upaya pengendalian pencemaran lingkungan nasional dan penyesuaian struktur energi, proporsi rumah boiler gas dalam pembangunan rumah boiler semakin meningkat. Ruang ketel gas menggunakan gas alam sebagai bahan bakarnya, dan gas alam merupakan gas yang mudah terbakar dan meledak. Oleh karena itu, desain ruang boiler gas memberikan perhatian khusus pada masalah keselamatan. Peralatan kelistrikan pada ruang boiler sebagian besar dilengkapi dengan peralatan tahan ledakan.
Seiring waktu, orang dapat dengan mudah berpikir bahwa ruang ketel termasuk dalam area berbahaya dan harus dirancang sesuai dengan standar tahan ledakan.
Sebenarnya ini adalah kesalahpahaman dalam penilaian kami.
Kita tidak bisa begitu saja menetapkan bahwa kawasan tersebut merupakan kawasan berbahaya karena adanya gas yang mudah terbakar dan meledak di kawasan tertentu. Sebaliknya, hal ini harus dipertimbangkan dalam kombinasi dengan proses produksi dan klasifikasi risiko kebakaran di area tersebut. Jika area tersebut memang merupakan area berbahaya ledakan, area lingkungan gas yang mudah meledak harus diklasifikasikan sesuai dengan ketentuan “Peraturan Ledakan” dan kisaran area tersebut harus ditentukan. Kemudian, sesuai dengan jenis area berbahaya di lingkungan gas yang mudah meledak, langkah-langkah desain tahan ledakan yang sesuai harus diambil, seperti “Spesifikasi Desain Perangkat Listrik Lingkungan Berbahaya Ledakan”, dan setiap negara memiliki standar dan persyaratan yang berbeda.

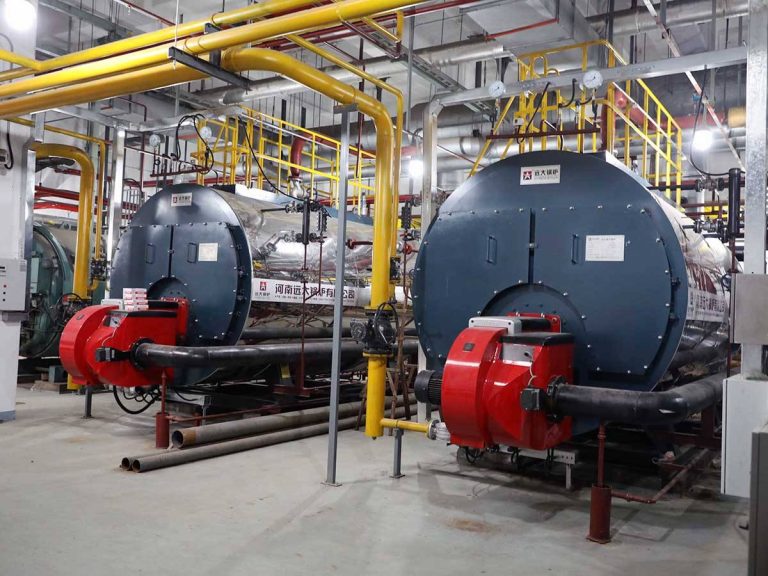

Desain kelistrikan dan pemilihan peralatan kelistrikan untuk boiler gas
Badan ketel di ruang ketel, kotak kendali listrik ketel, dan peralatan kelistrikan pada ketel semuanya merupakan perlengkapan umum, bukan perlengkapan kelistrikan tahan ledakan. Tidak ada gunanya hanya mewajibkan ahli kelistrikan untuk menggunakan peralatan listrik tahan ledakan. Misalnya, GB 50041 – 2008 “Kode Desain Rumah Boiler” tidak menetapkan bahwa profesi kelistrikan harus dirancang sesuai dengan persyaratan proteksi ledakan. Hanya saja meminta desain kelistrikan adalah sebagai berikut:
Pilihan motor, peralatan kontrol start-up, luminer dan jenis konduktor harus sesuai dengan klasifikasi lingkungan dari berbagai bangunan dan struktur di ruang ketel.
Klasifikasi lokasi bahaya ledakan dan kebakaran pada boiler, ruang kendali tekanan gas, ruang pompa bahan bakar, ruang persiapan batubara bubuk, ruang penghancur batubara, dan koridor pengangkutan batubara pada ruang boiler bahan bakar dan gas harus memenuhi standar nasional. Ketentuan yang relevan untuk spesifikasi desain perangkat tenaga listrik lingkungan.
Ketentuannya adalah sebagai berikut,
Di dalam gas, jika komponen utama gas alam adalah metana, maka mudah terbakar jika membentuk gas campuran dengan konsentrasi udara 5% hingga 15%. Oleh karena itu, ruang pengatur tekanan gas alam termasuk dalam bangunan tahan ledakan… Bangunan dan struktur di lingkungan yang berbeda Peralatan motor dan listrik yang dipilih harus kompatibel dengan lingkungan yang berbeda.
Terlihat bahwa pemilihan peralatan listrik sesuai dengan klasifikasi lingkungan bangunan dan struktur, dan persyaratan pemilihan peralatan listrik di pabrik produksi Kelas A dan Ding sangat berbeda.
Penentuan kawasan berbahaya ledakan pada pabrik produksi tidak boleh menyimpang dari karakteristik proses dan proses produksi, serta tidak boleh menyimpang dari sifat kualitatif bangunan. Jika faktor-faktor ini tidak diperhitungkan, ruangan tersebut dinyatakan mudah meledak sesuai dengan ketentuan “Peraturan Ledakan”. desain tenaga listrik di lingkungan gas yang mudah meledak adalah sebuah lelucon.
Misalnya, dapur yang menggunakan gas alam dan gas cair sepenuhnya mematuhi “peraturan ledakan”, tetapi tidak ada yang akan dirancang secara elektrik sesuai dengan lingkungan gas yang mudah meledak, dan peralatan dapur juga tidak akan digunakan untuk produk tahan ledakan. Kode desain gas dengan jelas menunjukkan bahwa ruang ketel dan ruang pemanas air merupakan tempat berbahaya yang tidak mudah meledak, sehingga masuk akal untuk memilih peralatan listrik sesuai dengan lingkungan normal.
Saat melakukan desain kelistrikan ruang ketel gas, ruang ketel harus diklasifikasikan menurut karakteristik produksi dan proses produksi masing-masing ruangan, dikombinasikan dengan tingkat bahaya kebakaran pabrik untuk menentukan ruangan mana yang termasuk dalam area berbahaya ledakan. , dan kemudian sesuai dengan ketentuan “Peraturan Ledakan”. Partisi area berbahaya dan tentukan luas partisi tersebut, lalu ambil de yang sesuai tahan ledakan
Misalnya, di ruang saluran masuk gas, ini adalah ruang produksi Kelas A dan termasuk dalam Zona 2 lingkungan berbahaya gas eksplosif. Pemilihan peralatan harus dilakukan sesuai dengan persyaratan Zona 2. Ruang ketel adalah ruang produksi Ding, yang bukan merupakan area berbahaya ledakan dan dapat dirancang secara elektrik sesuai dengan lingkungan normal. Secara umum, ketika katup muncul di ruang ketel gas, katup tersebut setara dengan sumber pelepasan, dan sumber ledakan berada dalam kisaran tertentu dari sumber pelepasan dalam kisaran tertentu, dan peralatan listrik harus dihindari di area tersebut.
Namun, dalam banyak kasus, katup ditempatkan dekat dengan badan boiler. Desain sebenarnya dari badan ketel, kotak kontrol kelistrikan ketel, dan instrumen kelistrikan pada ketel adalah peralatan umum, dan banyak standar desain gas juga menunjukkan Tempat-tempat ini di ruang ketel dan ruang pemanas air merupakan area berbahaya non-ledakan, yaitu juga menjadi alasan mengapa ruang boiler dikategorikan sebagai ruang produksi tipe D. Apabila seluruh ruang ketel dianggap merupakan kawasan bahaya ledakan dan ditetapkan sebagai zona lingkungan gas eksplosif 2, maka hal tersebut tidak sesuai dengan ketentuan risiko kebakaran di ruang ketel.
Langkah-langkah keamanan lainnya untuk desain kelistrikan boiler gas
Seperti disebutkan sebelumnya, tidak ada dasar untuk menetapkan ruang ketel sebagai area bahaya ledakan.
Tentunya untuk menjamin keselamatan pengoperasian dan pemeliharaan boiler, kita harus mengambil beberapa tindakan keselamatan, seperti menyetel perangkat alarm konsentrasi gas yang mudah terbakar, perangkat pembuangan kecelakaan, dan pipa untuk grounding anti-statis. Dalam beberapa peraturan administratif, luminer tahan ledakan diwajibkan di ruang ketel. Persyaratan tambahan ini juga harus diikuti oleh perancang. Hal ini setara dengan menaikkan standar desain (walaupun tidak ada pengaruh besar terhadap keselamatan) dan ledakan antara boiler dan boiler. Tindakan perlindungan ledakan yang harus diambil di area tersebut merupakan dua konsep yang berbeda.
Selain itu, kipas angin yang tidak disengaja pada ruang ketel gas harus tahan ledakan. Hal ini wajar dan perlu, karena kipas angin kecelakaan tidak dikarakterisasi berdasarkan area pemasangannya, tetapi dikarakterisasi berdasarkan sifat kerjanya. Merupakan kecelakaan dimana konsentrasi gas yang mudah terbakar melebihi standar. Agar dapat bekerja, motor tahan ledakan harus digunakan untuk menjamin keselamatan. Sekalipun kipas kecelakaan ditempatkan di lingkungan terbuka di atap, kipas tahan ledakan tetap diperlukan.
Dari kontroversi desain kelistrikan ruang ketel gas, terlihat jelas bahwa masyarakat sangat mementingkan keselamatan penggunaan gas, dan ini merupakan hal yang baik. Namun, memperhatikannya saja tidak cukup. Penting juga untuk memahami faktor-faktor berbahaya dari gas di berbagai lingkungan.
Misalnya, bahaya rumah ketel gas selama periode pemadaman seringkali lebih tinggi dibandingkan selama periode operasi. Selama boiler dimatikan, sisa gas di dalam tungku akan menimbulkan bahaya keselamatan. Oleh karena itu, tungku harus dibersihkan dengan udara bertekanan sebelum tungku diperbaiki. Untuk melakukan operasi tembakan terbuka. Tentu saja, keselamatan pemeliharaan boiler memiliki serangkaian prosedur pengoperasian yang ketat, yang tidak lagi berada dalam lingkup desain kelistrikan.
Saat ini, beberapa perancang kelistrikan yang telah memenuhi pipa gas, terlepas dari lokasinya, dan apakah katup dipasang pada pipa gas, akan menyetel perangkat alarm konsentrasi gas yang mudah terbakar, dan peralatan listrik akan diubah menjadi tipe tahan ledakan. , yang akan membuang-buang uang dan gagal bermain. Peran keamanan apa pun.
Pertanyaan tentang klasifikasi lokasi
Tidak hanya ruang ketel gas, tetapi juga desain kelistrikan lingkungan gas eksplosif lainnya, perlu menggabungkan karakteristik proses dan proses produksi untuk mengklasifikasikan lokasi secara wajar, dan menentukan zona bahaya ledakan, zona lingkungan gas eksplosif, dan zona tersebut. jangkauan. Ini adalah pekerjaan yang sangat terspesialisasi dan kompleks yang berkaitan erat dengan tata letak peralatan proses, proses produksi, penyimpanan bahan mentah/produk, sifat fisik dan kimia pelepasan berbahaya, dan kondisi ventilasi.
Pekerjaan klasifikasi lokasi tidak sesederhana yang dipikirkan sebagian orang, dan insinyur listrik tidak memenuhi syarat untuk pekerjaan ini. Setiap negara memiliki insinyur keselamatan bersertifikat dengan keahlian komprehensif dalam bidang proses, ventilasi, dan kelistrikan. Klasifikasi lokasi, zonasi lingkungan gas yang mudah meledak, dan penentuan ruang lingkup adalah tanggung jawab mereka.
Ringkasan sebagai berikut
A. Ruang ketel gas bukanlah area yang berbahaya bagi ledakan.
B. Badan ketel, kotak kendali listrik ketel, dan peralatan kelistrikan pada ketel di ruang ketel gas merupakan perlengkapan umum, bukan perlengkapan kelistrikan tahan ledakan. Profesional kelistrikan dapat merancang dan memilih berdasarkan area berbahaya yang tidak mudah meledak.
C. Beberapa tempat memiliki peraturan administratif yang mewajibkan peralatan listrik tahan ledakan di ruang ketel berbahan bakar gas. Desain kelistrikan dapat meningkatkan standar desain sesuai dengan kebutuhan ini.
D. Kipas angin kecelakaan di ruang ketel gas sebaiknya menggunakan motor tahan ledakan.
e. Jika tidak ada katup pada saluran gas, maka tidak perlu melakukan desain kelistrikan di area berbahaya yang terkena.
F. Klasifikasi lingkungan gas yang mudah meledak memerlukan keahlian teknis yang komprehensif di bidang terkait seperti proses, ventilasi dan kelistrikan. Pekerjaan ini umumnya dilakukan oleh para profesional.
